玻璃鋼陽極管

本實用新型設計濕式靜電除塵器用擠拉成型導電玻璃鋼管，包括：收塵極管，其特征在於，該收塵極管采用玻璃鋼材質，其特征在於：所述玻璃鋼從內往外依次是碳纖維氈層、內拉布層、填充砂層、乙烯基混合層、外拉布層。

本實用新型的優點：改變非金屬材料製作的收塵極管內壁不導電的缺陷，提高收塵極電場的均勻有效性和粉塵的荷電效率，並使荷電粉塵在收塵極上快速設放電荷，以防止粉塵二次飛揚，大大提升收塵極零電位效率和收塵效率。本實用新型涉及一種處理酸性含塵廢氣的濕式電除塵器的設備，具體涉及一種便於安裝的濕式電除塵器玻璃鋼收塵極管。

包括一矩形管，其特征在於：在矩形管內由若幹片呈垂直相交的縱、橫板分隔的多根收塵極管，所述的縱、橫板上各開設有若幹個插槽，所述的插槽長度為縱、橫板長度的一半，縱板上的插槽寬度為橫板的厚度，橫板上的插槽寬度為縱板的厚度。

其特征在於：矩形管及縱、橫板為FRP玻璃鋼材料。本實用新型的優點是可根據需要任意切割玻璃鋼板的長槽數量，組成不同規格的收塵極管，而且製造安裝方便，可降低人工、材料及工時。

一、前言PM2.5顆粒物日益嚴重，霧霾天日益增多，燃煤電廠、鋼鐵廠、鍋爐、垃圾焚燒、建材等煙氣排放標準和監管越來越嚴格。濕式靜電除塵（霧）器WESP是燃煤電廠、鋼鐵廠、小型鍋爐、垃圾焚燒、建材等煙氣深度淨化裝置，能很有效的治理PM2.5顆粒物(PM0.5、PM10)、SO3酸霧、石膏雨、氨氣溶膠、重金屬汞、二噁英等，減小煙囪尾羽，解決石膏雨、大白煙問題，粉塵等達標並超潔淨超低排放。

二、說明濕式靜電除塵（霧）器WESP除塵與常規幹式電除塵器（ESP）原理相同，煙氣環境不同（幹式和濕式）。直流高壓電使陰極線附近空間氣體電離，粉塵顆粒荷電後在電場力作用下移動並沉積在集塵陽極表麵，WESP用集塵陽極表麵水膜或衝洗粉塵。WESP主要由殼體、陽極裝置、陰極裝置、絕緣裝置、衝洗係統及高壓機組等組成。

1、殼體：一般為鋼襯玻璃鱗片等耐腐蝕材料。分為立式結構和臥式結構。殼體外形分為圓形和方形。根據實際情況，可設置在脫硫塔上部，也可單獨設置。

2、進氣方式：根據實際情況可有不同的設置。立式結構：下部進氣，上部出氣；也可上部進氣，下部出氣。臥式結構：平進平出等。

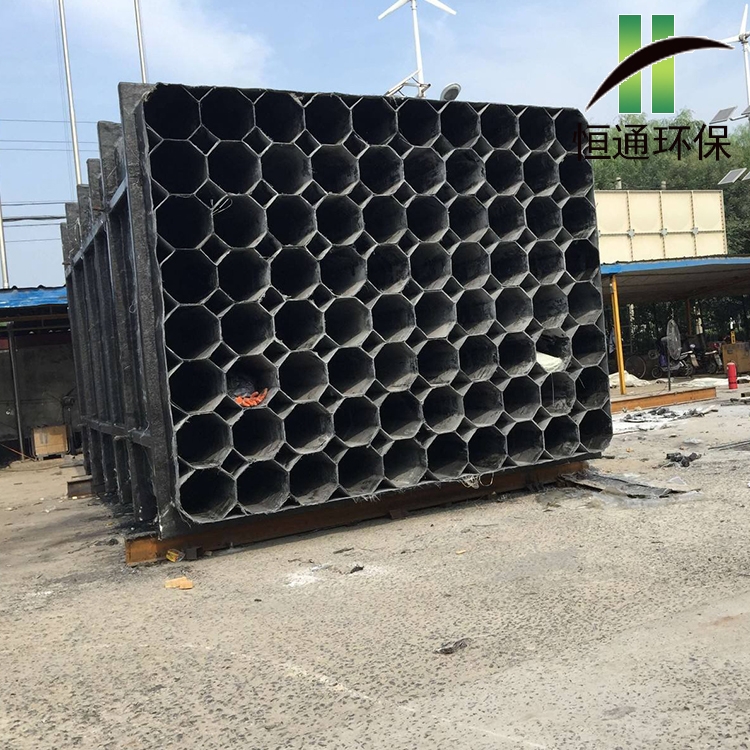

3、集塵陽極板：選用耐腐蝕的材料，各種材料有各自的優缺點，根據介質成分和溫度等實際情況選用。脫硫煙氣因處理氣量大，陽極一般為極板式和蜂窩式；其它用的多是圓管式和蜂窩式。

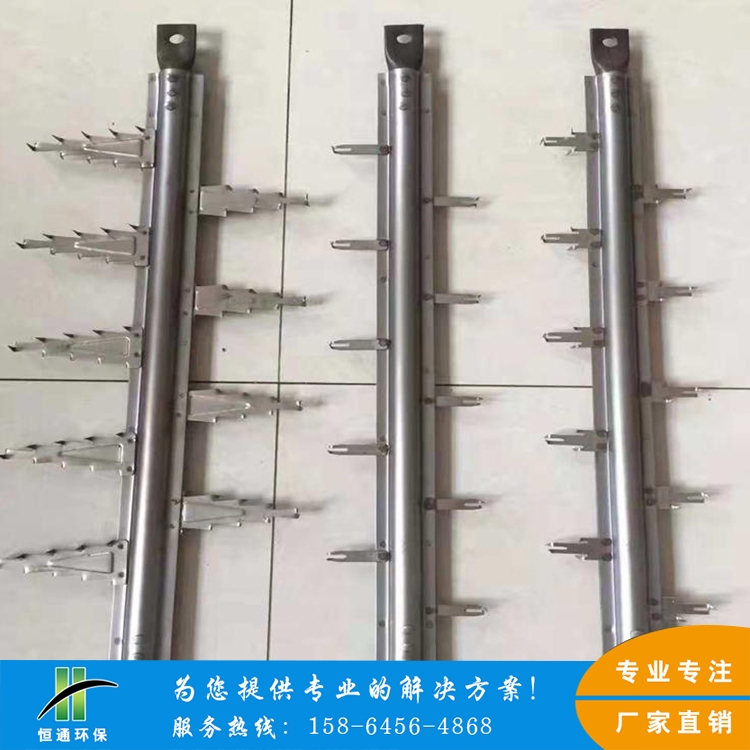

4、放電陰極：有多種材質和型號可選用。根據氣體條件選用耐腐蝕的材料，主要有以下幾種：不鏽鋼、鉛銻合金、鈦合金。

5、絕緣裝置：主要加熱方式有電加熱、熱風加熱。防止絕緣箱內絕緣石英管結露爬電。

6、衝洗係統：間斷衝洗或連續衝洗。

7、在腐蝕性氣體環境中運行，殼體及內部各部件使用防腐材料製造和防腐處理。
